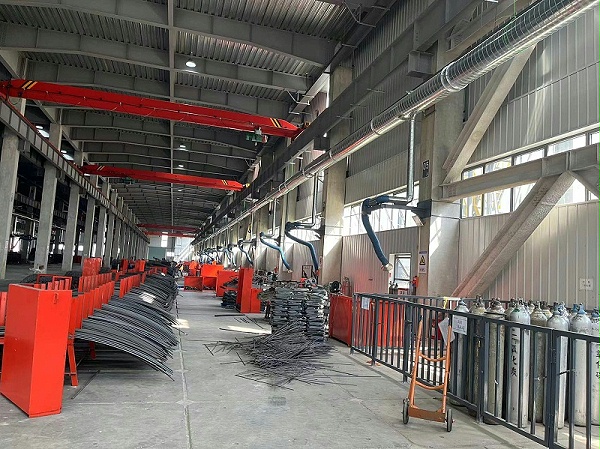

集中焊烟净化系统除尘是在车间内部铺设通风管道，在焊接工位设置通风口，将焊接时产生的烟尘通过各支管路合并主管道靠风机的负压吸入焊烟净化设备内。

由于空气流向是从高压到低压，焊接产生的烟尘就会随气流进入通风管道。由于烟尘扩散减少，车间空气状况大大改善，工人吸入烟尘的可能性大大降低。

集中式焊烟净化系统实用性较强，满足大部分工况的焊烟净化需求，结构美观，节约空间。

　　1、吸气罩适用于大工位的焊烟净化工作，并且有利于工位固定的焊烟收集；

　　2、吸气臂适用于小工位的焊烟净化工作，可灵活调节吸气臂的位置和角度来满足收集焊烟要求。适用于焊接点较灵活的工况

车间产生的烟尘由捕集装置瞬间捕集收集后，经采用渐变管径式（目的是平衡管路末端风速风量）的主管道进入除尘器，烟尘在除尘器内被高效净化滤件阻截净化，净化后的达标气体由烟囱排出。颗粒物在风机负压作用下附着在滤件外侧，脉冲阀在控制仪的控制下，每隔一定时间，自动对系统滤件由里至外进行反吹清灰，反吹过程中颗粒物落入灰斗内收集，灰斗内积累到一定量的颗粒物后，打开挡板，颗粒物落入集灰小车内，外运处理。
